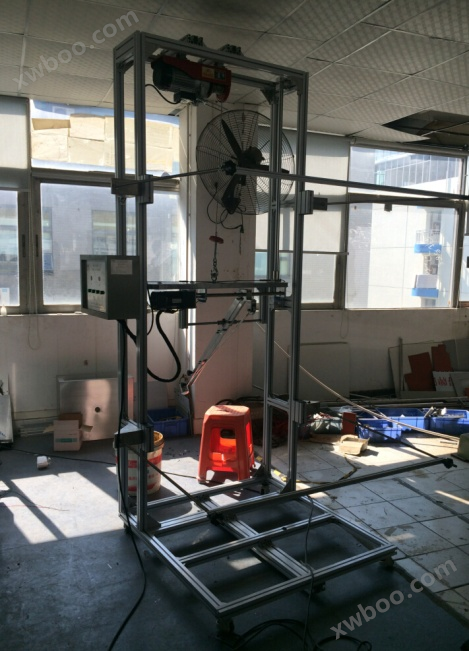

IK機械沖擊試驗裝置
產品型號
更新時間
2024-10-17廠商性質
瀏覽次數
268產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
?按照GB7251.5-2008中8.2.101.2的要求，通過一個鋼制的，質量為2kg的球體或類似于球形的物體，將其提升到1m的高度后，以擺錘的運動形式撞擊被測試的成套設備的表面，所提供的撞擊能量為20J。并要對被測試的成套設備處于正常使用位置時所能見到的每一個垂直表面進行一次撞擊，完成試件耐撞擊的試驗??
按照GB 7251.5-2008中8.2.101.5的要求，使用標準中圖108規定形狀的鋼質沖擊物，質量為5kg，從0.4m高度以擺錘的運動形式下落，撞擊被測試的成套設備（以下簡稱為“試件”）的表面，形成20J的沖擊能量，對試件4個側面分別進行一次沖擊，完成對角狀物機械撞擊耐受性的驗證。
1.1.10 適用標準??
?
Q/GDW11008-2013《低壓計量箱技術規范》及本技術規范內引用文件
?
GB7251.5-2008《低壓成套開關設備和控制設備》第5部分：對公用電網動力配電成套設備的特殊要求）中8.2.101.2 耐撞擊的驗證
GB7251.5-2008《低壓成套開關設備和控制設備》第5部分：對公用電網動力配電成套設備的特殊要求）8.2.101.5 對角狀物機械撞擊耐受能力的驗證?
1.1 主要技術指標
?
1.1.1? 試件耐撞擊技術參數?? 球形撞擊物質量??? 2kg±2%???
?????? 擺桿長度?? 1m±1%
?????? 撞擊面的曲率半徑? 39.3mm±1%
?????? 撞擊面的洛式硬度? ≥58HRC??
?????? 撞擊面的表面粗糙度參數Ra的最大值? 0.8um
?????? 初始位能?? 20J±2%??
?????? 擺錘力矩?? 19.6Nm±2%
?????? 撞擊瞬間速度? 4.43m/s±3%?
?????? 測試過程能量損失? ＜1%?
?????? 試件在沖擊測試過程中整體移位量? ＜2mm
1.1.2? 對角狀物機械撞擊耐受性技術參數? 撞擊物質量 5kg±2%??
?????? 擺桿長度?? 1m±1%
?????? 撞擊面的洛式硬度? ≥58HRC??
?????? 初始位能?? 20J±2%??
?????? 擺錘力矩?? 49Nm±2%?
?????? 撞擊面的表面粗糙度參數Ra的最大值? 0.8um
?????? 撞擊瞬間速度? 2.8m/s±3%
?????? 測試過程能量損失? ＜1%?
?????? 試件在沖擊測試過程中整體移位量? ＜2mm
1.1.3? 夾具的夾持力? 夾具夾持力 >3000N
?????? 夾具靜保持力? >10kN
1.1.4? 參數檢驗要求? 撞擊物的實際初始位能與其標稱值的最大相對誤差為其標稱值的±2%?
?????? 撞擊物的擺錘力矩與其標稱值的最大相對誤差為其標稱值的±2%??
?????? 撞擊物的撞擊點與其質心的偏差≤±3mm??
?????? 撞擊瞬間的速度與其標稱值的誤差不超過標稱值的±3%
