一、電風扇能效試驗室落地扇風量測量試驗室適用范圍：

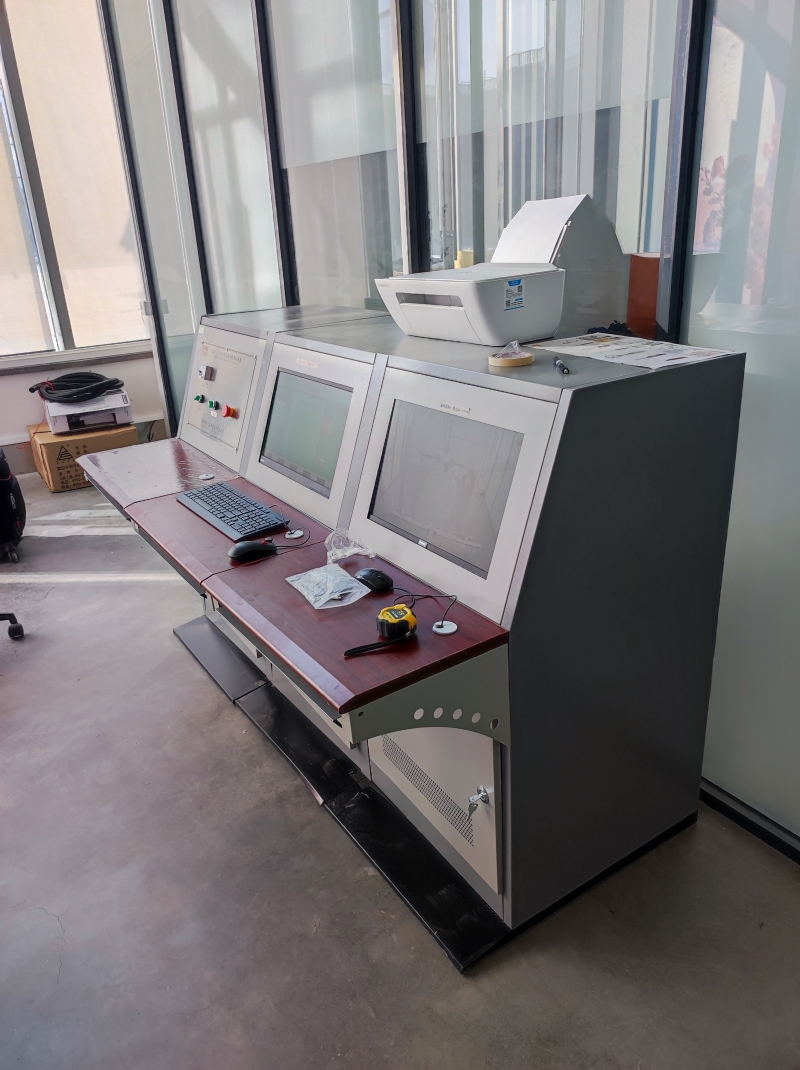

　　1、系統采用計算機控制，能顯示出每一測試點的風速值、一般每3分鐘一個測點（包括走位、延時1分鐘左右及測試時間2分鐘左右），每一圓環的平均風速及點風量，能自動生成檢測結果和過程曲線，并其打印出來。計機配置不低于250G硬盤、17寸液晶顯示器、2G內存；

　　2、測試范圍：臺扇、壁扇、臺地扇、頂扇和轉頁扇、落地扇、吊扇；

　　3、裝置應符合IEC60879標準關于風量測試的要求，設計合理、自動化程度高、使用方便、經久耐用具有承重及抗振能力；

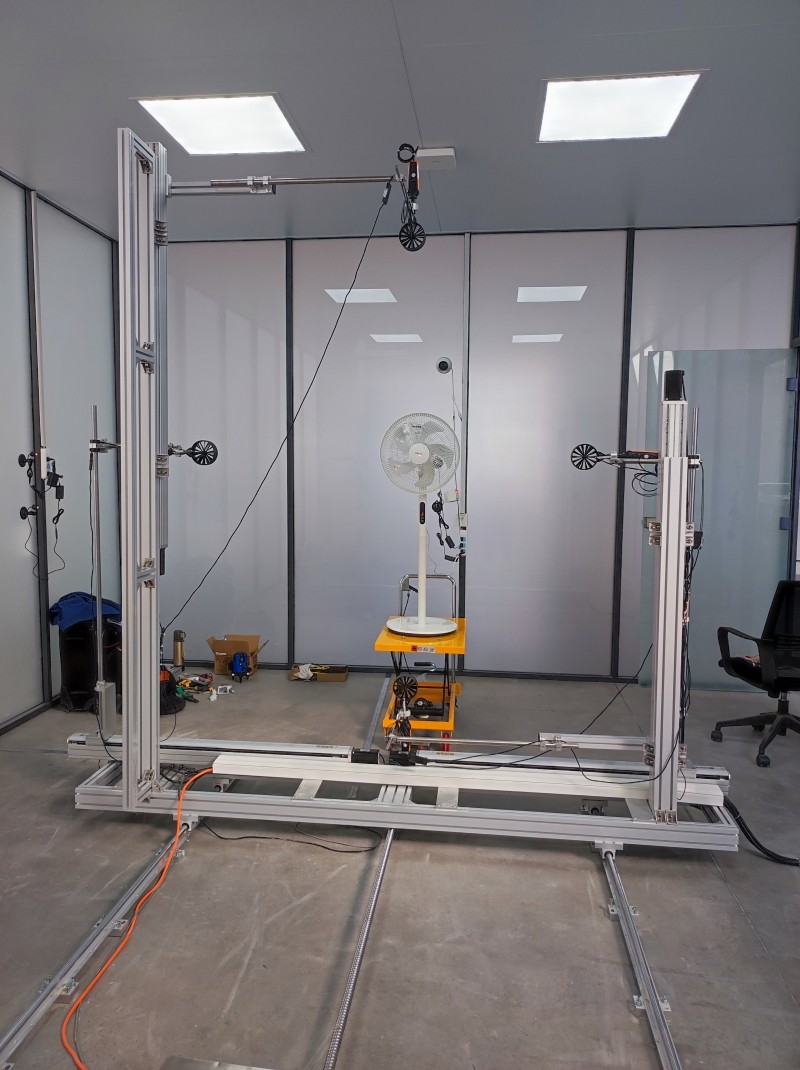

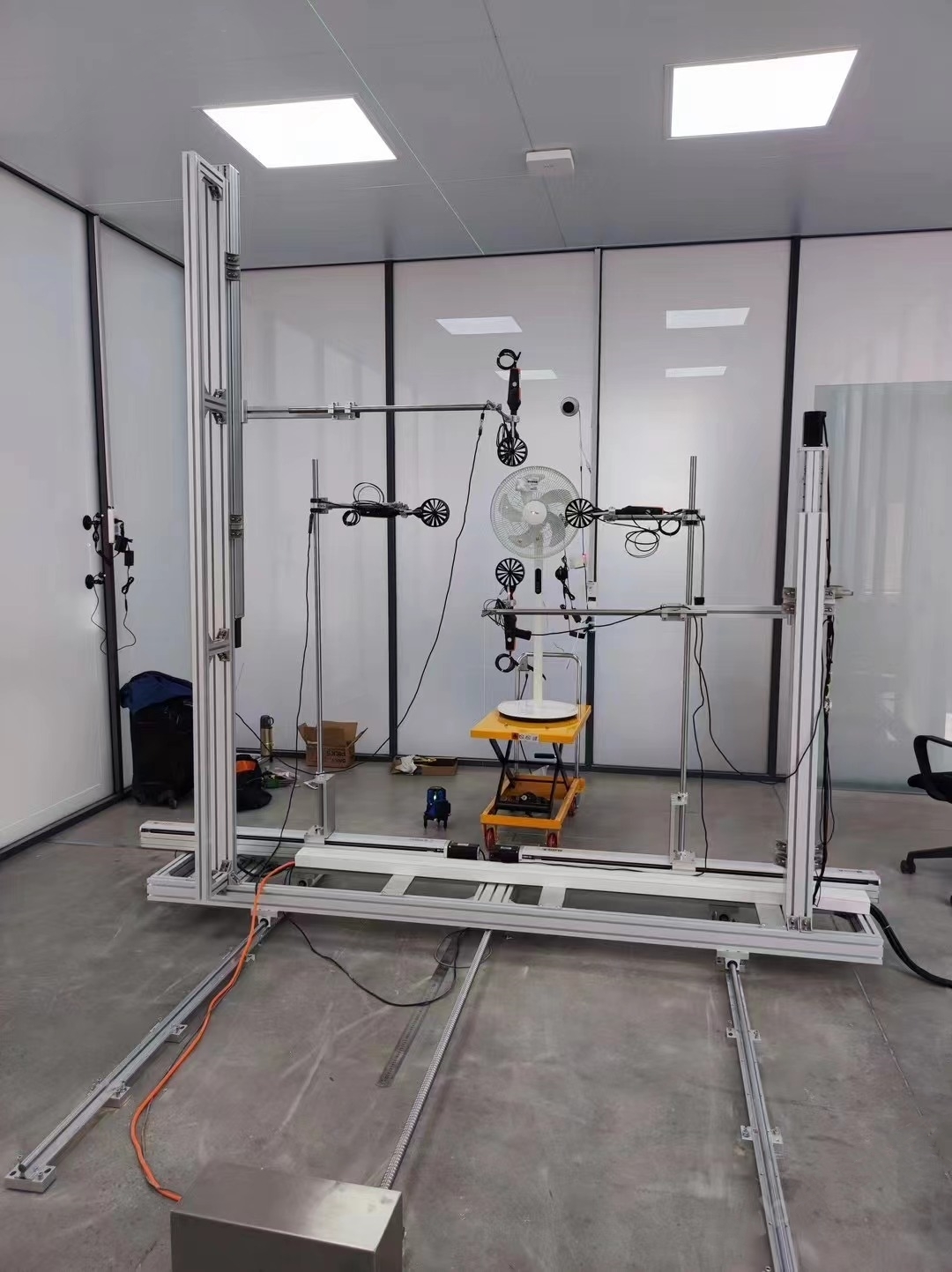

　　4、試驗時，應從距離扇葉軸線20mm左右兩點處開始測量，以每40mm的增量沿著水平直線逐點向兩邊移動，直到所測得的平均風速下降到低于24m/min時為止；

　　5、系統應配有可測電壓、電流（真有效值）、功率的多功能電量測量儀和500VA變頻（±1%）調壓電源，具體配置看配置表；

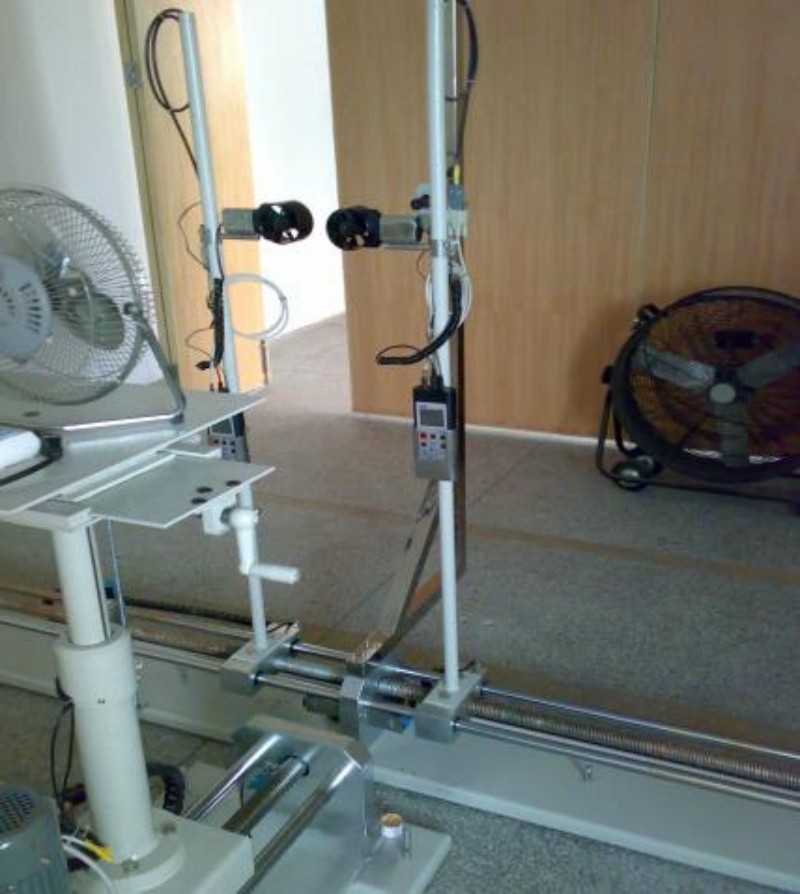

　　6、德國德圖435-2型葉輪風速計，葉輪直徑100mm;共4個；

　　7、風扇固定架及風速表座具備萬向調節云臺，安裝高度也能在要求的范圍內方便的調節；

　　二、試驗屏尺寸及建造（實驗室外墻和內屏尺寸）

　　地板需要注明如何建造（見合同附件圖紙）試驗屏采用50mm厚聚苯乙烯輕型隔熱板搭建，地板必須保證水平，傳感器走位機構直接建造在地板上，測試機構盡量小巧，以達到最小限度地影響風場。測試裝置本體是分離結構的，因此被測風扇告訴運轉時的不穩定振動也不會影響到風速傳感器。

　　三、實驗室外墻和內屏合并安裝：

　　1、實驗室外墻的尺寸有三種：

　　分別為吊扇6.5米*6.5米*3米，落地扇6米*4.5米*3米，壁扇4.5米*4.5米*3米；

　　外墻安裝方式：采用固定式如6.5米*6.5米*3米外墻和拼裝式如6米*4.5米*3米和頂板，開有進出門。

　　進出門大小需要做具體規定，另外增加觀察窗，同時觀察窗大小也需要具體規定，另外需要規定強度外墻所使用的材質：使用高防火等級的防火板，表面靜電噴涂；

　　外墻的厚度，及防火等級；約為20mm；

　　2.實驗室內屏的尺寸：4.5米*4.5米*3米。

　　內屏的安裝方式：拼裝式（由多塊主板和輔板用緊固件連接）。如何拼裝（見合同附件），需要有圖紙。另外原來的設計是滑動的。

　　另外需要規定強度內屏所使用的材質：采用50mm厚聚苯乙烯輕型隔熱板搭建，高防火等級的防火板，表面靜電噴涂；

　　實驗室內屏的一面墻需安裝一扇門，以便實驗室人員放收樣品，查看測試環境等；

　　四、門大小需要做具體規定

　　內屏墻腳需要有0.45m高度的墻可以翻轉，以便充當?shù)跎葘?shí)驗內屏。

　　吊扇是如何固定及升降的：在頂板上有一個帶有電機和導向的2500mm的簡易升降架，電機帶動安裝有測試吊扇的固定板升降調整上下高度位置，固定板可到達距地面1.5米處，方便更換天花和安裝樣品。

　　密閉性：測試不同風扇時，相應的測試房間密閉良好，不影響測試質量。

　　五、主要技術參數與功能

　　1、主要技術參數

　　能符合臺扇、璧扇、落地扇及柱扇等風量測試要求

　　試驗室尺寸：（小風扇4500*4500*3000）單位：毫米

　　2、主要功能

　　用于測試風速、溫度、濕度、電參數（電壓/電流/功率/功率因數）、轉速及時間

　　3、技術要求

　　3.1適用范圍(單位：毫米)

　　臺扇扇葉直徑200,230,250,300,350,400,450500

　　璧扇扇葉直徑250,300,350,400,450500

　　臺地扇扇葉直徑300,350,400,450500

　　落地扇扇葉直徑300,350,400,450,500,600

　　轉葉扇扇葉直徑200,230,250,300,350,400，450，500

　　3.2測量精度

　　溫度范圍：0-50℃精度：低于±0.5℃

　　風速范圍：0-20m/s精度：低于±0.01m/s+2%度數

　　電流范圍：0-5A精度：低于±0.5%

　　電壓范圍：0-300V精度：低于±0.5%

　　功率范圍：0-1000W精度：低于±0.5
