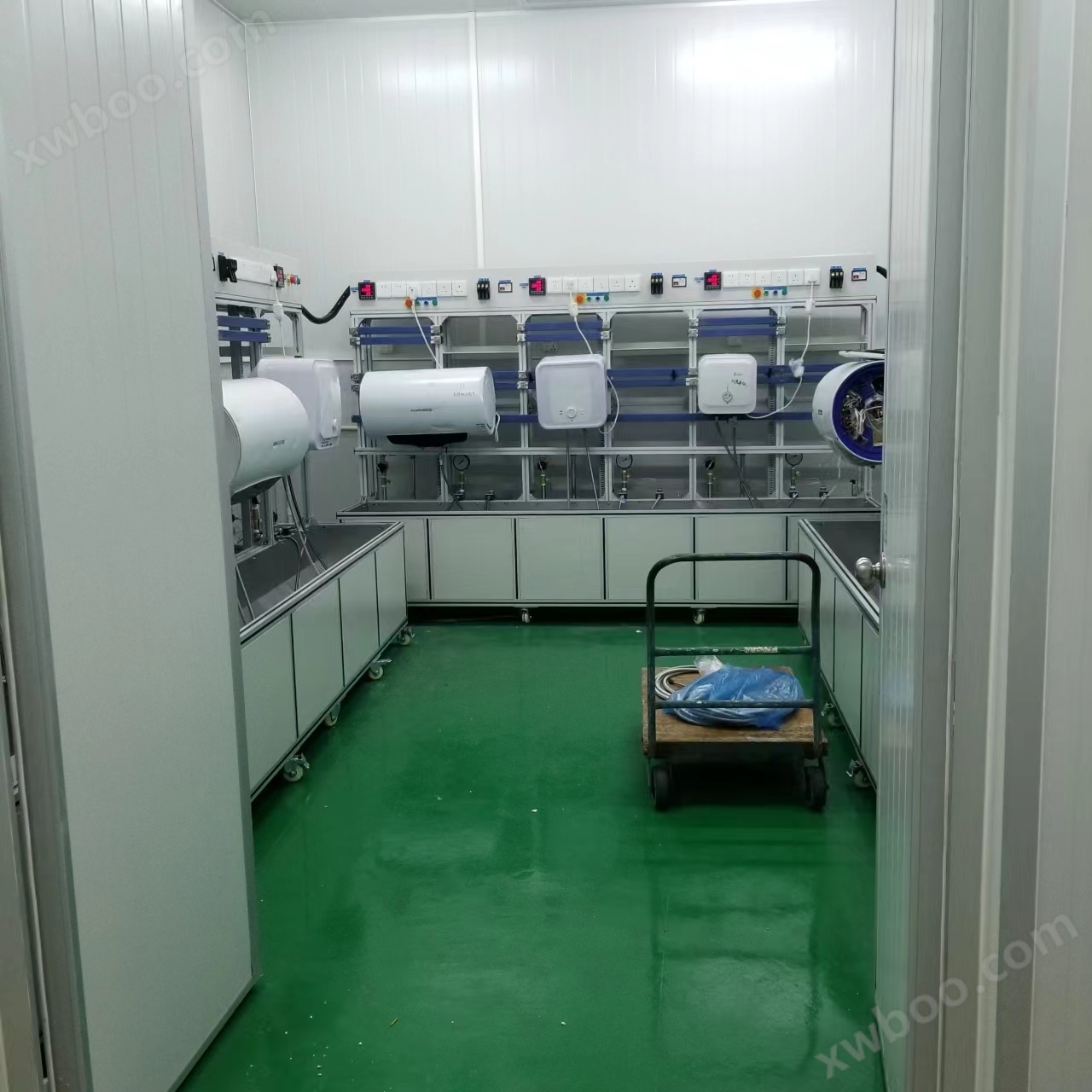

本試驗室主要為儲水式電熱水器試驗提供穩定可靠的測試條件并采集相關測試結果,同時容納4臺電熱水器進行各種標準工況和模擬使用條件下的型式試驗和抽樣試驗,每個工位獨立啟動/停止,可單獨設定試驗?zāi)J?,互不干擾。
本裝置的設計與制造及測試方法滿足標準GB/T 20289-2006,具體條款反映在下面。本試驗裝置可同時兼容電磁灶和電飯鍋能效測試。
?
二、技術方案
1 測試項目
符合GB 21519(能效標準)和GB/T 20289(性能標準),可實現測試項目:熱效率、24小時固有能耗系數、熱水輸出率、溫度回差等;提供儲水式電熱水器能效等級評定測試條件。其中1工位滿足GB/T4706.12附錄AA中泄漏電流測試。
2 實驗室規格
2.1 房體
?? 外部尺寸:5000L×4200W×3200H
?? 保溫墻體:用δ100mm聚氨脂發泡保溫庫板組裝而成,內外表面材料為δ0.8mm彩色鋼板,生產廠家為國內名牌;
?? 實驗室門:高×寬:2200mm×1500mm,雙開門,門上帶有觀察窗300W×500H,照明采用國際名牌廠家三防熒光燈照明(貼頂安裝)地面為環氧自流坪;臺位設有排水管道或排水槽避免測試機排水濺到地面上
2.2 性能室環境條件
?? 試驗工況溫度:(18~45) ±2℃。
?? 環境相對濕度:(40%-80% RH)±10%RH
?? 風速:≤0.25m/s
2.3 測試工位
?? 數量:4個,304不銹鋼材質;承重500kg/工位;
?? 分兩排布置,2排,單面掛,每排2工位,靠近實驗室側壁;
?? 長×寬×高 :1200mm×900mm×2000mm? ;
?? 掛鉤:不銹鋼(可加絕緣墊),左右可移動(間距可調),且掛鉤高度適中,方便使用;
?? 供水管道為清潔PPR管道,帶保溫層,每工位1套閥門及接頭;
?? 現場數字顯示進水溫度、水量、水壓等參數;
?? 每工位提供恒溫恒壓水、自來水,兩種用水可以手動切換。進水管路裝有數顯電磁流量計、鎧裝熱電阻、壓力表(指針式和數字式)、調壓閥;放水管路裝有電磁閥,能自動放水;設有排水管道和排水槽;
?? 每工位單獨裝設臺位測試柜,提供5通道溫度測量,配置調壓器,防水配電盒,電源插座單相多功能10A+16A插座,可靠接地;
?? 測試架牢固;測量出水溫度有符合標準要求的夾具。
?? 其中一工位追加設置配水箱及供水管路,按標準GB4706.12該工位架與其他架子絕緣,單獨接地。
2.4 循環風系統
?? 頂棚送風采用鋁合金多孔板結構,回風口采用下側正面回風;
?? 空調柜(全不銹鋼制作,面板及骨架厚均為1.5mm)及風管。
3 控制參數及測量儀器
3.1 環境溫度控制
控制范圍:18℃~45℃
控制精度:±2℃
溫度傳感器:Pt100,變送器,分辨率0.1℃
調節器:數字式PID調節器,UT35A
3.2 環境濕度控制
控制范圍:45%~80%RH
控制精度: ±4%RH
濕度傳感器:Pt100,變送器,精度:0.08℃(1/3B級)
調節器:數字式PID調節器,UT35A,分辨率0.01℃,精度0.1%
