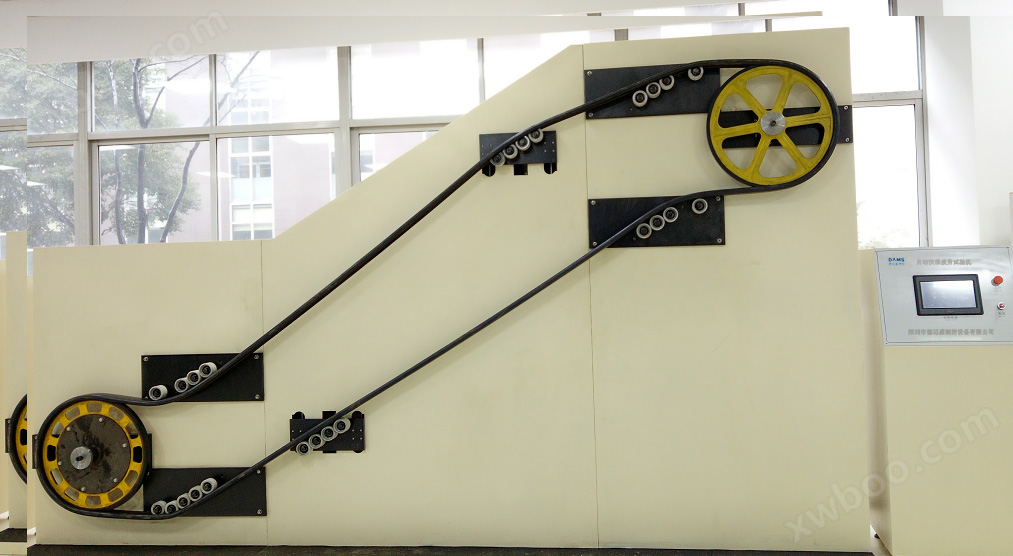

自動扶梯疲勞試驗機
產品型號
更新時間
2024-10-17廠商性質
瀏覽次數
155產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
梯級滾輪測試儀
?
圖片僅供參考
一、產品概述：適用于電梯內部多種滾輪的疲勞試驗，于扶梯及人行步道梯級滾輪的檢測，在試驗過程中針對滾輪脫膠、開裂及磨損等現象能及時同步反映相關數據，從而達到對滾輪的牢靠性的檢測目的。
二、符合標準：按照GB16899-2011、TSG T7008-2004《自動扶梯或自動人行道扶手帶型式試驗細則標準》進行對扶梯扶手座疲勞試驗標準要求制造。
三：技術參數：
1、控制方式：PLC控制，10吋真彩觸摸屏人機界面操作，
2、測試工位：最大檢測滾輪數量：4個（滾輪外徑：Φ70~Φ150）；
3、框架結構：采用方通焊接打磨噴涂；
4、測試驅動：四組伺服電機驅動（可連續工作5000h）；
5、運行速度：0~2M/s（精度：±0.01M/s）；
6、加載方式：伺服電機驅動滾珠是絲桿加載（4個電機分別加載）；
7、加載范圍：0~3000N（精度：±1%）；
8、力值反饋：S型力值傳感器反饋，精度±1N；
9、相對同心度：每組對應中心滾輪精確到0.01mm；
10、試樣安裝：中心固定測試輪，多種被測試輪均采用中心變徑方式安裝，最大平移距離100mm；
12、測試采集：高頻采集系統；
13、安全防護：裝配有左右推拉防護門，安裝激光傳感器，遇突變自動停機報警；
14、控制軟件：帶觸摸屏的操作面板，微機同步保存、儲存、查詢及打印數據等；
15、測試觀察：設備為全封閉式機構，安裝防爆玻璃觀察窗；
16、設備尺寸：2500mmX1200mmX1500mm（WDH）；
17、安裝尺寸：3.5MX2.5M(普通水泥或貼地磚地面)；
18、設備重量：約900Kg；
19、設備電源：AC380V60Hz。
四、配置清單：
序號 |
產品（硬件/軟件）名稱 |
材質或工藝 |
數量 |
1 |
測試試驗臺 |
鋼制噴涂烤漆 |
1套 |
2 |
控制箱 |
鋼制噴涂烤漆 |
1套 |
3 |
控制PLC |
1套 |
|
4 |
觸摸屏 |
10吋 |
1套 |
5 |
伺服馬達 |
400W配行星減速機 |
4套 |
6 |
旋轉馬達 |
1.5KW配50比減速機 |
1套 |
7 |
壓力滾珠絲桿 |
4套 |
|
8 |
傳感器 |
S型 |
4套 |
9 |
高頻采集系統 |
1套 |
|
10 |
封閉滑軌門系統 |
1套 |
|
11 |
專用治具 |
4套 |
|
12 |
電器元件 |
1套 |
?
?
