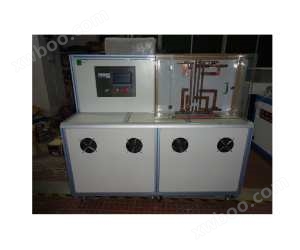

斷路器過載及短路分斷能力綜合性能試驗臺

一、斷路器過載及短路分斷能力綜合性能試驗臺設備用途：

???本試驗臺適用于主觸頭用來接入額定電壓不超過交流1000V或直流1500V電路中的斷路器，1.05倍額定電流及1.30倍額定電流的反時限特性，提升斷路器試驗?zāi)芰?，能測試斷路器的過載能力及短路分斷能力等。

二、符合標準：滿足GB14048.2--2008，IEC60947-2:2006（低壓開關設備和控制設備?第2部分:斷路器）等相關要求。

三、斷路器過載及短路分斷能力綜合性能試驗臺設備技術特點：

設備箱體采用上等鋼材板金加工，表面防靜電,防銹防腐蝕噴涂，設備上部裝有不銹鋼蝕刻面板，下部有電流電壓等調節裝置；

面板上裝有人機界面操作屏幕和高性能綜合電量顯示表，預調，電源等控制系統，設備中部及下部為電流，電壓部分裝有絕緣調節旋鈕和撥動開關，并刻有標準調節指示；

設備底部裝有強力剎車腳輪，方便運輸和移動。

四、斷路器過載及短路分斷能力綜合性能試驗臺主要技術參數：
1.?顯示方式：電流、電壓，精度（0.5級），電流發生器為三相恒流的，

2.?電流調節：0.1-1000A可調，精度（0.5級）

3.?負載電壓：80～450V?可調,?精度（0.5級）

4.?測試時間：要求范圍內可設定

5.延時時間：要求范圍內可設定

6.?電阻設定：絕緣電阻不小于10MΩ

7.?時間記錄：要求范圍內可設定

8.?次數設定：要求范圍內可設定

9.?控制方式：PLC控制，人機界面操作

10．a(chǎn)nquan保護：報警裝置

11.?校正連接：濾波器連接口（校正設備電流波形失真度不大于5%，系統誤差不大于3%）

12.?輸入電源：380V??60Hz。
