風量測量試驗裝置吸油煙機空氣性能試驗裝置/DMS-CXW系列

風量測量試驗裝置依據標準：

IEC61591-2005家用排油煙機.性能測試方法、GB/T14806-2003家用和類似用途的交流換及其調速器。

GB/T?1236-2000?《工業通風機?用標準化風道進行性能試驗》（采用噴嘴測量部分）

GB/T17713—2011《吸油煙機》標準(征求意見稿)中附錄A條款的要求。

風量測量試驗裝置測試原理：

風量測量試驗裝置是根據IEC標準并采用日本先進技術研發制造的風量測試系統。

其基本測試原理是：在測試風洞中模擬試品的實際工作狀態（由輔助風機使試品出風口壓力與要求的一致），然后測出風洞中噴嘴兩側的氣壓差，

再由標準公式計算出此時對應的風速，*后乘以噴嘴面積和相關流量系數而得出風量。

適用產品：

散熱風機、軸流扇、換氣扇、吸油煙機等。

總體方案：

本方案不包括試驗室建筑結構部分,該部分由用戶根據標準要自行建造；

1.試驗室一般要求

吸油煙機空氣性能試驗裝置采用孔板測量方法完成吸油煙機標稱風量，標稱壓力及效率的試驗。試驗時，人工更換孔板，

計算機自動采集壓力值，溫度值及功率值，并完成數據處理，打印出試驗報告。

尺寸：4500（寬）×6000）（長）×2800（高）mm以上。

墻壁：光滑平整，沒有影響氣流的開孔（空調開孔不應直吹）。

地面：應保持地面平整。

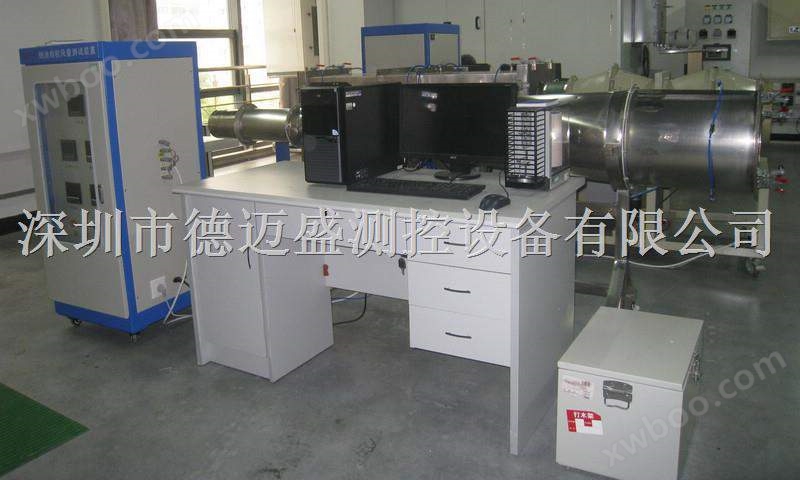

2.測試系統

1）、主要構成：

風量測試風洞、輔助風機及風門調節機構、測控電氣柜（包括變頻電源、電參數測量儀、壓力變送器、轉速表等）、品牌電腦、

打印機、試品升降臺、試品安裝法蘭及測試風管。

2）、系統功能：

由計算機提示輸入試品參數和測試相關數據后，便可實現全部自動測控功能：包括、風量測量；電壓、電流、功率測量；轉速測量、

溫濕度和大氣壓測量、測試過程提示、數據表格、相關曲線等。

3）、配電要求：

用戶須提供獨立的配電開關，三相四線加地線供電：AC?380V，50Hz???*大容量：5KVA

3、風量測量試驗裝置測試軟件
????????????????????1）.采用WinXP操作系統，窗口界面、中文顯示。
????????????????????2）.可以采集測量的所有數據，并以數字、表格的形式進行實時連續監測。
????????????????????3）.測試結束，可以自動進行原始數據統計分析處理、顯示并打印??測試數據。
????????????????????4）.歷史數據查詢功能。可以以測試日期、編號、機型等參數進行數據查詢、并顯示和打印。
????????????????????5）.根據用戶的要求可進行界面和相關數據的修補。

風量測量試驗裝置技術規格：

1.試驗室電源：AC?220V/AC?380V??50HZ；容量：5KVA

2.試驗室環境：20℃±5℃??濕度：30%--80%????大氣壓：常態

3.測量風量范圍：F401-025：（0.06m3—25m3）/min?

F401-050：（0.2m3—50m3）／min???

4.靜??差??壓：0—1250Pa　?±0.1%Pa

5.電氣參數：電壓、電流、功率的測量精度為0.5級，數顯儀表

量程：電壓??AC?0-300V

6.轉速：數顯??0-19999轉/分?±5RPM

7.空氣溫度:??0—100℃?±0.5℃

8.空氣濕度:??(20-98)%R﹒H??±4%

9.變頻穩壓電源：輸入電壓：AC?220V??50HZ，輸出電壓：AC?0-110V-220V-300V?連續可調，≤1%

10.工況測試，自動可調（替代原來18塊）節流孔板所測試及

計算項目：

1）.減壓筒內計示靜壓：Ps6?(Pa)
2）.輸入電功率：P?(W)
3）.試驗工況下的風量：Qv?(m3/s)
4）.試驗工況下的全壓：Pfb?(Pa)
5）.空氣標準狀態的全壓：Pfbn?(Pa)
6）.試驗工況下的靜壓：Ps2n?(pa)
7）.試驗工況下的全壓效率：η(%)

?

11.?測試完成后能計算機自動算出的測量結果：
1）.*大靜壓（零風量時的靜壓值）：Ps2n?(max)??Pa
2）.*大風量（零靜壓時的風量值）：Qv?(max)??m3/min
3）.規定風量（7m3/min）時的靜壓：Ps2ns??Pa
4）.規定風量（7m3/min）時的主電機輸入功率：P??W
5）.規定風量（7m3/min）時的全壓效率：η??%

12.?可以測繪靜壓與風量、風量與轉速、電流、功率、效率等對應曲線。還可以對試品在吸入和排出兩種狀態下進行測試。
