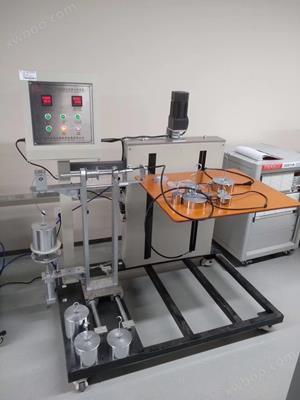

廣東德邁盛按鍵電源線拉力扭轉試驗機DMS-LN
產品型號
DMS-LN更新時間
2024-12-06廠商性質
生產廠家瀏覽次數
320產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS
電源線拉力扭轉試驗機
型號：

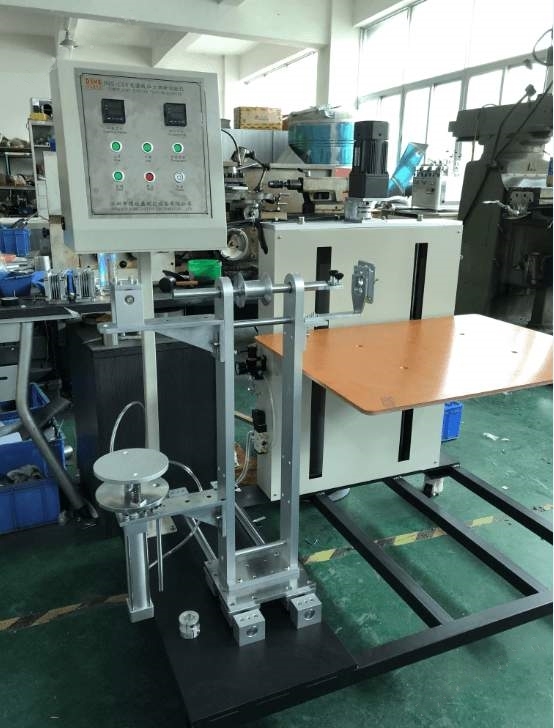

電源線拉力扭轉試驗機（帶升降臺）DMS-LN
型號：

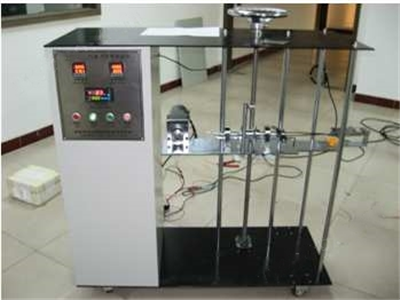

電源線拉力扭轉試驗機DMS-LN
型號：DMS-LN
詳細介紹
廣東德邁盛按鍵電源線拉力扭轉試驗機DMS-LN采用力矩電機所產生的力，對被試樣品的電源線進行拉力試驗?？紤]到電器產品的電源出線的位置各有不同，本機在結構上將力矩電機裝在有一個活動套的立柱止，而立柱又裝在有四個輪子的底座上，工作頭上下左右位置的調節十分方便。
一、概述：
依據IEC335-1、IEC60884、GB2099.1-2008、GB4706-2005、GB7000.1-2015;等標準，用于測試家用及類似用途電器的扭力試驗，電源線夾緊裝置是否牢固而設計的。
二、技術特性：
1. 工作電源：220V～50Hz；
2. 拉力值：20N、30N、60N、80N、100N、120N；扭矩：0.08 Nm、0.15 Nm、0.25 Nm、0.35Nm；
3. 拉力時間：0.01～999.9S 連續可調
4. 扭力時間：0.01～999.9S 連續可調
5. 拉力次數：1～999999 次連續設定和計數，到達設置值時能自動停機
6. 位 移：光電旋轉編碼器精讀出試樣試驗前后所產生的位移，變化，0～50.00mm，
7. 分辨率為 0.01mm
8. 升降系統一套。
9. 拉力試驗次數：0～9999次內可預置,拉力次數通過電動進行；
10. 每次拉力持續時間：1s; 拉力和扭力的持續時間可以設定。
11. 試樣平臺zui大尺寸：長1500×寬1500(mm)；平臺尺寸能根據需要可調節或者拆卸組裝；試驗平臺高度電動升降。
12. 備件：試驗用10mm厚玻璃10塊；
13. 尺寸：1600×1800×1200（mm）
14. 無縫焊接 2mm厚機箱，外箱烤漆。傳動裝置、夾具、砝碼均為 SUS304 不銹鋼
15.拉力和扭力用砝碼實現
三、試驗前的準備
1.調整吊砝碼鋼絲繩的調節桿，當電機凸輪處于下限點時，使調節桿受力，其它位置，使樣品拉力桿受力。
2.根據試樣要求選定拉力砝碼及扭力砝碼。安裝扭力砝碼時，先接通電源按下扭力夾具釋放按鈕，使扭力力臂輪釋放，將扭力砝碼置于鋼繩鉤上，然后轉動扭力力臂輪使砝碼升至相應的高度，再彈起夾具釋放按鈕使之復位。
3.調整拉桿位置
4.進行拉力試驗時，要求拉桿與被拉電源線中心對齊。調整步驟：轉動把手，使工作頭上下移動，使拉桿與電源線對齊，同時將拉桿前的頂塊垂直地頂住電源線出線面。
5.夾緊電源線
6.夾緊電源線前，首先在電源線離出口20㎜處畫一記號，然后松開拉桿的夾子，將電源線放入夾子槽內，并拉緊電源線，再將夾子螺栓擰緊。
7.按要求預置拉力次數及扭力時間。
四、計數器和時間繼電器的設置及預置方式：
1、計數器設置和預置：（詳細請閱覽計數器說明書）
a.設置方式及參數：（注：儀表上格為顯示方式、下格為設置方式）
按[MD]三秒進入設置狀態→顯示方式為[IN]→按▲或▼選擇[U]方式→再按[MD]→顯示方式為[CPS]→按▲或▼選擇[30]→如此類推→zui后按[MD]三秒完成設置程序.
輸入方式IN-選擇U
計數速度CPS-選擇30
輸出模式OUT-選擇F
輸出時間OUT.T選擇HOLD
輸入邏輯SG-選擇PNP
復位時間RST-選擇20
計數/計時器C-T-選擇COUN
